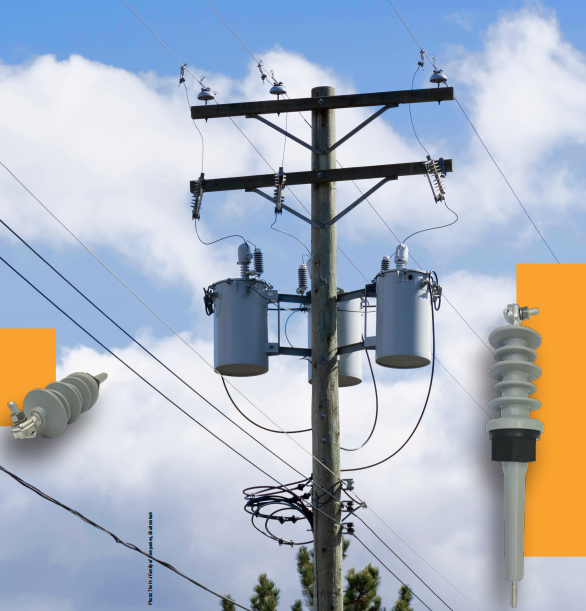

美國H-J公司在柱上配電變壓器套管的重大突破

電力行業正面臨著與日益增長的需求和氣候變化相關的挑戰，促使了組件設計的新方法，以應對這種技術的新挑戰。這些需求推動了新產品的開發，旨在提高耐久性、易操作性以及減少碳足跡。美國H-J公司按照國際技術標準開發變壓器和電氣設備的新部件，創新新技術和原材料，將質量標準提高到新的水平。

在IEC和IEEE標準下，瓷制高壓套管已廣泛應用于柱上配電變壓器中。它們提供了合理的成本效益比；然而，它們也會引起人們對由于運輸、搬運和安裝而導致的瓷制套管易損性和機械性能的擔憂。市場對性能要求不斷提高，為了應對市場發展，近年來，電氣應用的環氧配方的積極發展，促使可再生能源行業增加了環氧電氣組件的使用，在該行業，優越的介電、機械和熱性能是至關重要的。本文件描述了環氧樹脂套管的機械和介電性能，同時也強調了它們對環境足跡的影響。

介電性能

瓷制套管通常由瓷絕緣子內部的銅線導體制造，主要絕緣是空氣，在某些情況下與油結合。在環氧套管中，高壓導體與環氧閥體直接接觸。在絕緣橫截面內不存在氣隙或補充絕緣。

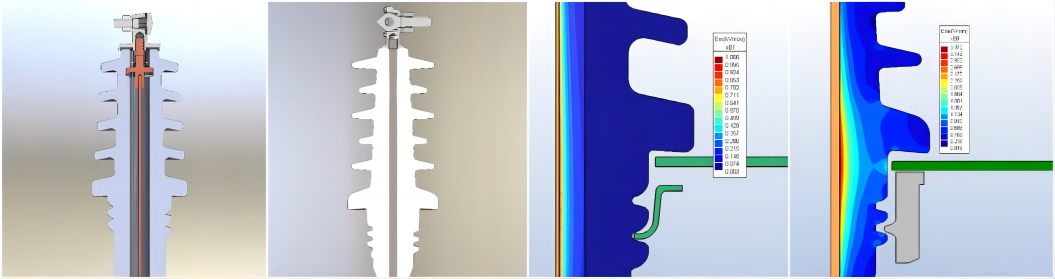

電場模擬的結果如圖1所示；它反映了電場是如何受到導體和陶瓷/環氧樹脂體之間的介質的影響的。在導體和瓷體之間的氣隙中有一個可見的電場集中。在環氧套管的情況下，電場完全分布在環氧絕緣截面上。

圖1：電場模擬

穿過瓷套內空氣間隙的等電位線的濃度會導致局部放電活性的增加，并由于過電壓和電壓波動而導致絕緣性能的電位降低。相比之下，環氧樹脂襯套在電瞬變期間表現出更好的性能，如諧波或電壓峰值，這歸因于其更均勻的電場分布。

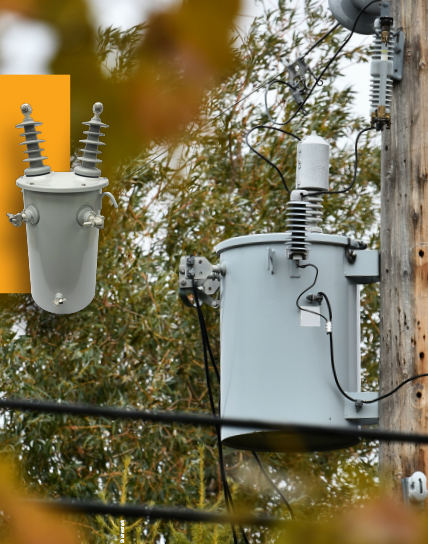

機械性能和占地面積

柱上配電套管的緊湊設計為優化儲罐設計和油量提供了機會，因此，油量，其中活性部分不是一個限制因素，特別是在低容量的單相配電變壓器中。除了改善應用環氧套管的機械性能外，應該注意的是，環氧絕緣的堅固性具有很高的彈性。這種材料性能提供了巨大的改進，設備硬化防止破壞是一個問題。

環氧性能

該材料具有出色的疏水性和表面跟蹤特性，并具有 UL-94 V-0 阻燃性等級，可在非侵蝕性大氣條件下實現出色的性能。

應用中的典型污染物是沿海地區空氣中的顆粒物、鹽霧。這些污染物可以導致表面跟蹤，由于放電的作用上或接近絕緣表面。根據ASTM D2303進行傾斜平面跟蹤測試，在3.5 kV下產生非常穩定的900分鐘，使環氧材料成為這些環境中的理想解決方案。

環氧材料根據ASTM D635 的UL 94 V-0阻燃性等級；本標準描述了測試環氧材料燃燒速率和/或燃燒時間的方法。該方法在技術上等同于IEC 60695-11-10。本標準旨在測量和描述材料、產品或組件對加熱和火焰的響應。

表面沖擊

此外，與相同電壓等級的典型瓷制套管相比，環氧樹脂套管設計顯著減輕了重量（環氧樹脂類為0.8KG，瓷類為2.5KG）。這種重量的減輕提供了更小的碳足跡和降低了運輸成本。根據美國的平均貨運卡車計算，它每噸英里排放161.8g二氧化碳。在重量評估中使用相同的數字，重量減少1.7KG和1,042,992臺液浸式中壓單相變壓器。平均行駛距離為2000KM。碳足跡總共節省了287公噸。

環境保護署的一項估算發現，由運輸產生的污染物氣體，與重量有關，達到每噸每英里161.8g二氧化碳。

總的來說，環氧配電高壓套管展示了如何利用為配電網中應用的可再生能源開發的最新技術來提高電網的彈性。
